高效节能浓缩机

高效节能浓缩机

设备型号:SDR 系列

适用范围:

广泛应用于制药、食品、化工、生物、环保等行业的脱水工艺,更适用于有机溶剂(主要用于易燃易爆类):如甲醇、乙醇、乙酸乙酯、丙酮、正己烷溶液等有机溶剂的蒸发浓缩;也可应用于水溶液的蒸发与浓缩。

产品详情

生产时不需要蒸汽,每蒸发一吨溶剂只需50元

       随着我国经济转型不断深入,智能节能环保安全是未来装备发展的方向。目前燃煤锅炉在国内逐步关停,而天然气锅炉、生物质锅炉单位产蒸汽成本逐年上涨,增加企业运行成本,而风力发电、光伏发电技术的广泛应用,电能供应充足,价格逐步走低。市场传统蒸发浓缩设备既需要热源供热,又需要冷源冷却,双向耗能,单位能源成本高,溶剂损耗大。同时热源温度高,特别是对热敏性物料破坏性较大。现有的 MVR 蒸发机组虽然在运行能耗上有所降低,但在有机溶剂回收方面,由于易燃易爆的气态溶剂与高速运转的压缩机叶轮接触,所以存有安全隐患,而且现场安装维护比较繁锁,占地面积大,操作不方便。针对国内浓缩机目前现状,为了适应用户对装备需求的要求,我司研发本套智能、节能、低温、安全、环保、真空浓缩设备。
工作原理
       借鉴制冷原理,载能介质在封闭循环系统完成气态→液态→气态的不断循环往复,介质在相态变化过程中实现放热、吸热,其中释放的热能用于料液升温蒸发,吸收的热能来自料液蒸发产生的二次蒸汽的冷凝热。通过对能源的冷热双侧利用,实现料液浓缩、溶剂蒸发及溶剂回收。

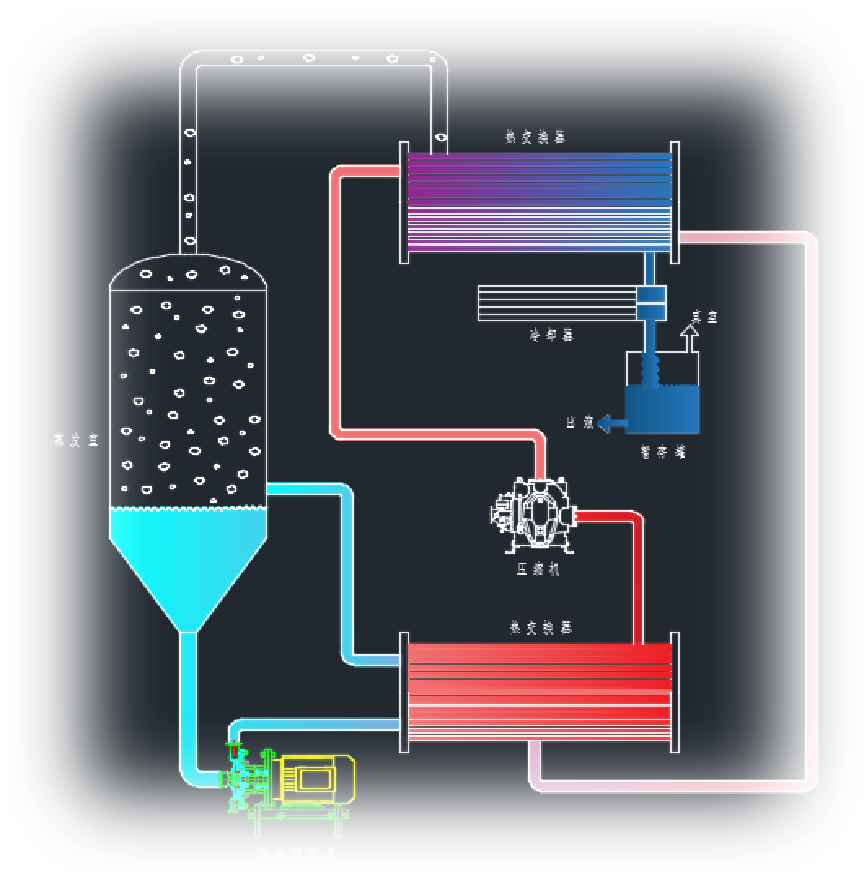

SDR高效节能浓缩机原理图

设备优点
1、设备开机运行时需要很少的工业蒸汽预热(可以用电加热替代),设备正常运行过程不需要蒸汽,实现纯电力加热蒸发;
2、设备全过程运行温度 45-65℃,可根据不同物料物性,随时调整蒸发温度,另加热的热源不高于 80℃,对热敏性物料蒸发与浓缩尤为适用;
3、本套设备采用 PLC 自动控制,自动化程度高,劳动强度低,全程可以自动进料、出料、密度自动检测与控制、自控蒸发温度、真空度等智能化工作;
4、设备采用模块化设计与组装,出厂前完成对设备调试,运至工厂时与用户配套设备对接即可工作;
5、设备运行安全性高,装置中压缩机压缩的不是气态溶剂,而是与物料进行热交换的换热工质,完全避免了安全隐患;另外,本套设备全套电器防爆设计,安全性高。

技术参数

型号 乙醇蒸发量 总功率 制热功率 蒸发温度 真空度 外型尺寸 重量
  L/h Kw KW/h MPa mm mm mm T
SDR-1000 1000
(水:600L)
98 75 42-65 -0.05~-0.09 5000 2700 4000 9.5
SDR-2000 2000
(水:1200L)
152 115 42-65 -0.05~-0.09 5500 2700 4200 12.2
SDR-3000 3000
(水:1800L)
185 130 42-65 -0.05~-0.09 6200 2700 4300 14.8
SDR-5000 5000
(水:3000L)
268 225 42-65 -0.05~-0.09 7300 2700 4300 19.6

设备对比

名称 单效MVR蒸发器 SDR 高效节能蒸发器
水溶液 乙醇溶液 水溶液 乙醇溶液
耗汽量(kg/h) 1200kg 750 30(预热物料) 30(预热物料)
冷却水耗量(t/h) 45 70 13 13
电能合计(Kw/h) 12 12 75 50
运行成本(元/1000L) 350 240 90 65
每班运行成本(8小时/每班) 2800 1920 720 520
年运行成本(万元) 70 48 18 13

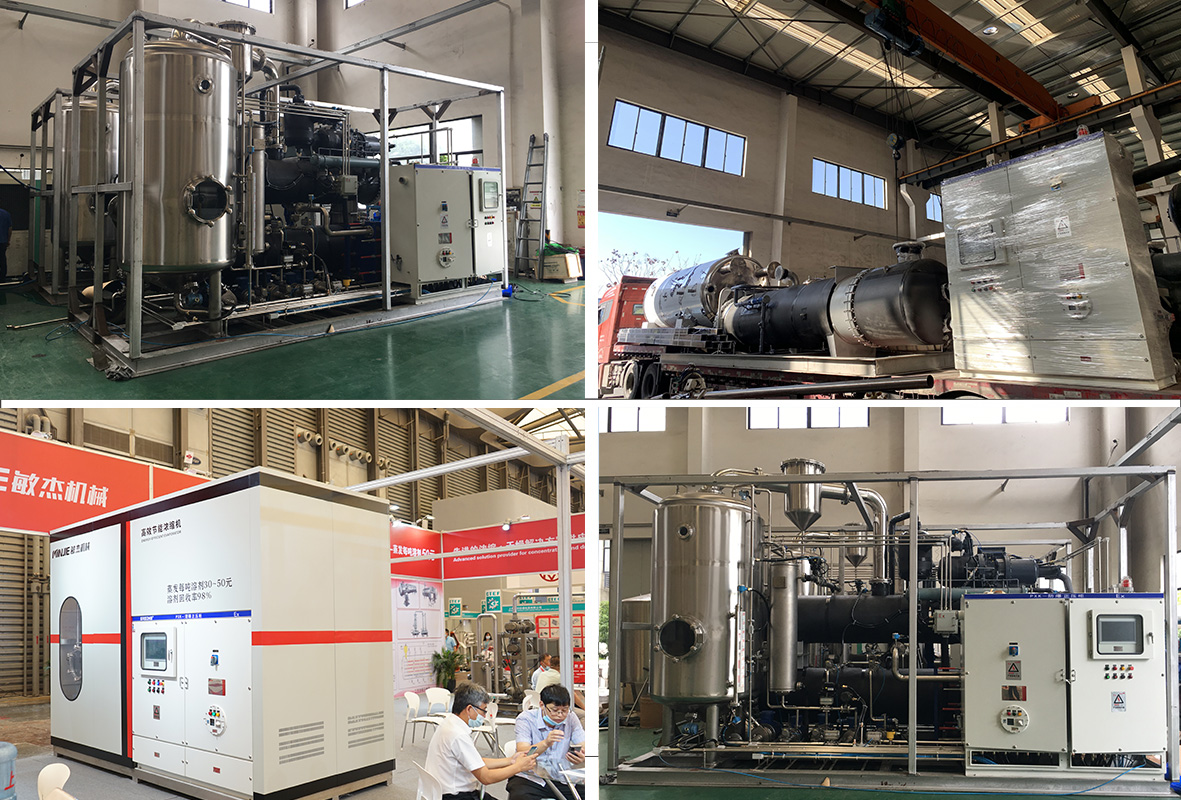

图片展示

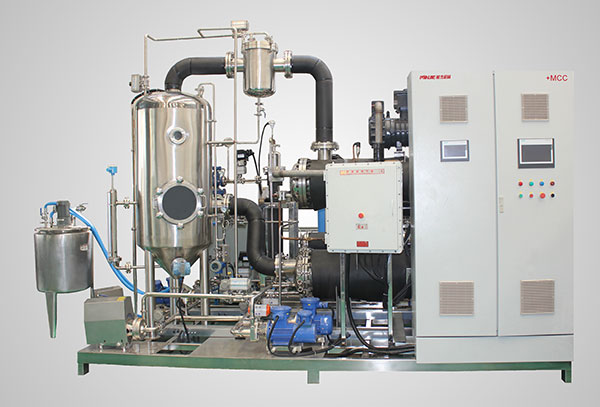

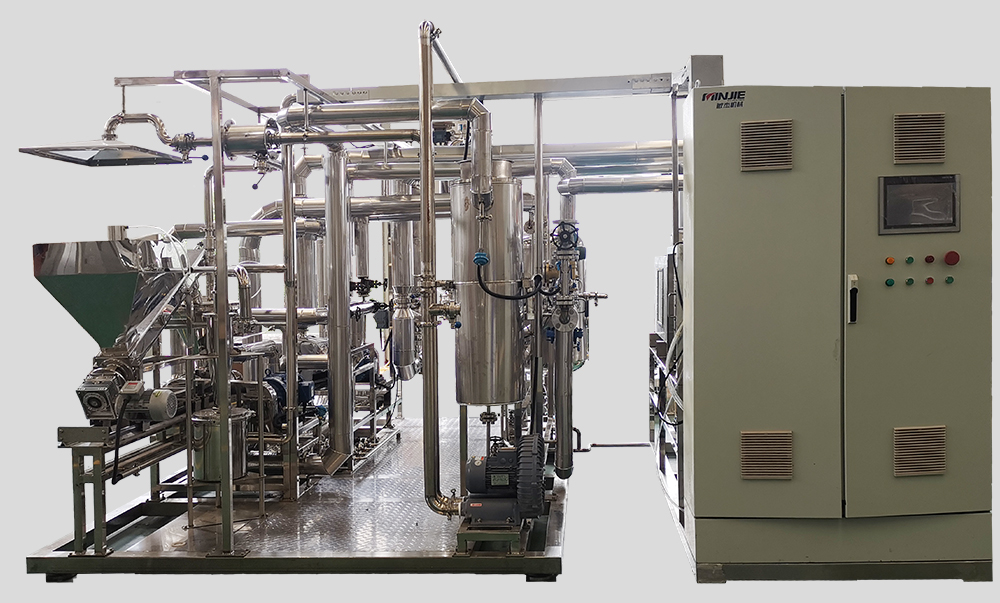

SDR高效节能浓缩机
